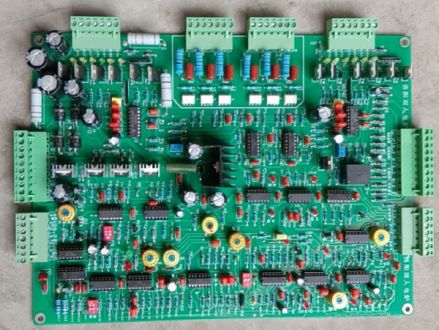

中頻爐的控制板是中頻爐工作時很重要的一個元件，從選擇到線路板焊接，再到調試及老化試驗，都是很重要的環節。其中對于控制板的調試工作有很多用戶會忽視，另外也不知道如何調試中頻爐控制板。今天萬峰小編就總結了控制板調試步驟的相關內容來和大家講解一下，下面一起來看看吧。
　　

　　一、中頻爐控制板整流部分的調試步驟

　　
　　1、為了調試的安全，調試前，應該使逆變橋不工作。
　　2、送上三相供電，可以不分相序，檢查是否有缺相報警報示，若有，可以檢查進線快速熔斷器是否損壞。
　　3、把面板上的”給定”電位器順時針旋大，直流電壓波形應該幾乎全放開，6個波頭都全在，若中頻電源為380V輸入，此時的直流電壓表應為指示在530V左右。再把面板上的”給定”電位器逆時針旋小，直流電壓波形幾乎全關閉，此時的A角約為120度。輸出直流波形在整個移相范圍內應該是連續平滑的。
　　4、在停電狀態下，把逆變橋接入，使逆變觸發脈沖投入，去掉整流橋口的電阻性負載。把電路板上的" W1VF "微調電位器順時針旋至端，(調試過程發生逆變過壓時，可以提供過壓保護)。主控板上的開關撥在ON位置，面板上的“給定”電位器逆時旋小。
　　5、上電數秒鐘后，把面板上的”給定”電位器順時針慢慢地旋大，這時逆變橋會出現兩種工作狀態，一種是逆變橋起振，另一種是逆變橋直通。此時需要的是逆變橋直通，若逆變橋為起振狀態，可在停電的狀態下，調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下，就不會起振了，在緩慢旋大面板上”給定” 電位器的操作中，應密切注意電流表的反應，若電流表的指示迅速增大，則應迅速把”給定”電位器逆時針旋下來，
　　6、此時表明電流取樣電路有問題，系統處于電流開環狀態，應檢查電流互感器是否接上。正常的表現是隨著”給定”電位器的緩慢加大，電流表的指示也跟著增大，當停止旋轉”給定”電位器時，電流表的指示能穩定的停在某一刻度上。
　　7、當出現直通現象時，把面板上的“給定”電位器順時針旋大，使電流表的指示接近額定值的50%左右。膠流電壓表測量三個接線端子間的電壓，三個電壓應該是大致相等的，若相差太大，說明電流互感器的同名端接錯，必須改對，否則會影響電流調節器的正常工作。
　　8、繼續把面板上的”給定”電位器順時針旋到頭，電流表的指示應接近額定值，逆時針調節主控制板上的電流把饋微調電位器，使直流電流表指示到額定輸出電流，完成了額定電流的整定。這樣整流橋的調試就基本完成，可以進行逆變橋的調試。
　　9、當調試場地的電源供不出裝置的額定電流時，額定電流的整定，可放在現場滿負荷運行時進行。但是，應先在小電流的狀況下，判定一下電流取樣回路的工作是否正常。

　　

　　二、中頻爐控制板逆變部分的調試步驟

　　1、校準頻率表

　　
　　主控板上的開關的DIP -2撥在ON位置、DIP -3撥在OFF位置，面板上的“給定”電位器逆時針旋小。把示波器接在Q5或Q6的管殼上，測逆變觸發脈沖的它激頻率(它激頻率可以通過FMAX和DIP-1來調節) ， 調節: W6 FHZ "微調電位器，使頻率表的讀數與示波器測得的相一致。若中頻電源用的是專用中頻頻率表，則可免去此步調試。
　　

　　2、起振逆變器

　　
　?。?）首先檢查逆變晶閘管的門級線連接是否正確，逆變末級上的LED亮度是否正常，不亮則說明逆變未級的E和C接線端子接反了;再把主控板上UA對外的連線解掉，看熄滅的L ED逆變未級是否處在逆變橋的對角線位置。
　　
　?。?）把主控板上的DIP開關的DIP- 2撥在ON位置、DIP- 3撥在OFF位置，把面板上的”給定”電位器逆時針旋到底，調節控制板上的" W5 FMAX "微調電位器和DIP-1 ，使激頻率高于槽路諧振頻率的1.4倍，" W3MAX"、" W4MIN "微調電位器旋在中間位置。把面板上的”給定”電位器順時針銷微旋大，這時它激頻率開始從高往底掃描。逆變橋進入工作狀態，開始起振。
　　
　?。?）若不起振，表現為它激信反復作掃頻動作，可調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下。若把中頻電壓互感器20V繞組的輸出線對調后，仍然起動不起來，此時應確認一下槽路的諧振頻率是否正確，可以用電容/電感表測量一下電熱電容 器的電容及感應器的電感量，計算出槽路的諧振頻率，當槽路的諧振頻率處在激頻率的0.6~0.9的范圍內時，起動應該是很容易的。再著就是檢查一下逆變 晶閘管是否有損壞的。
　　

　　3、整定逆引前角

　　
　　（1）逆變起振后，可做整定逆變引前角的工作，把DIP開關DIP-2打在ON位置DIP-3打在OFF位置，脈波器觀察電壓互感器100V繞組的波形，調節主控板上" W4MIN”微調電位器，使逆變換相引前角在25°左右，此時中頻輸出電壓與直流電壓的比為1.3左右。
　　
　?。?）再把DIP-3開關打在ON位置，調節主控板上" W3 MAX "微調電位器，整定逆變換相引前角。根據不同的中頻輸出電壓為750V時，則要求逆變換相引前角在42°左右，此時，中頻輸出電壓與直流電壓的比為1.5。
　　
　?。?）調試中若出現逆變引前角過大的現角，應檢查槽路諧振頻率是否過低。
　　

　　4、額定輸出電壓的整定

　　
　　在輕負荷的情況下整定額定輸出電壓，把主控板上的DIP開關DIP -2打在ON位置、DIP- 3撥在OFF位置，微調電位器順時針旋大，把面板上的“給定”電位器順針旋大，逆變橋工作。繼續把面板上的“給定”電位器順時針旋大，此時輸出的中頻電壓接近額定值，逆時針調節" W1VF "微調電位器，使輸出的中頻電壓達到額定值。
　　
　　以上就是關于如何調試中頻爐控制板的介紹，具體調試有兩大部分，整流部分和逆變部分，正六部分調試前為了調試的安全，應該使逆變橋不工作。逆變部分調試包括校準頻率表，起振逆變器，整定逆引前角等。中頻爐的神經控制系統就是中頻爐的控制板，所以說控制板在中頻爐的運行中起到非常重要的作用，因此其調試工作不可忽視。雙人工業設備專注生產中頻爐及配件，如果您有需要，歡迎聯系萬峰詳詢。
